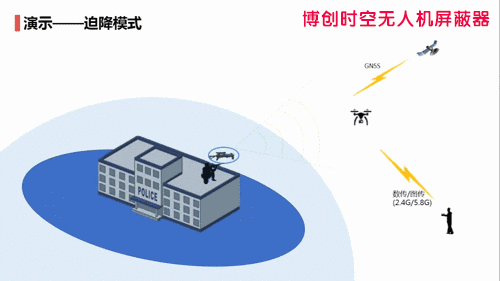

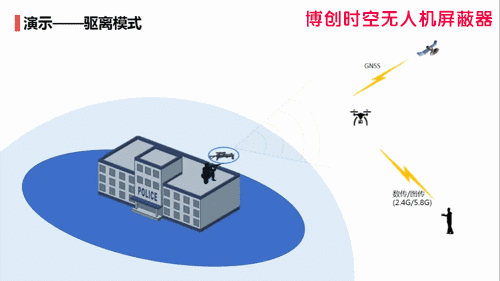

◆驱离、迫降，视频截断三种干扰模式

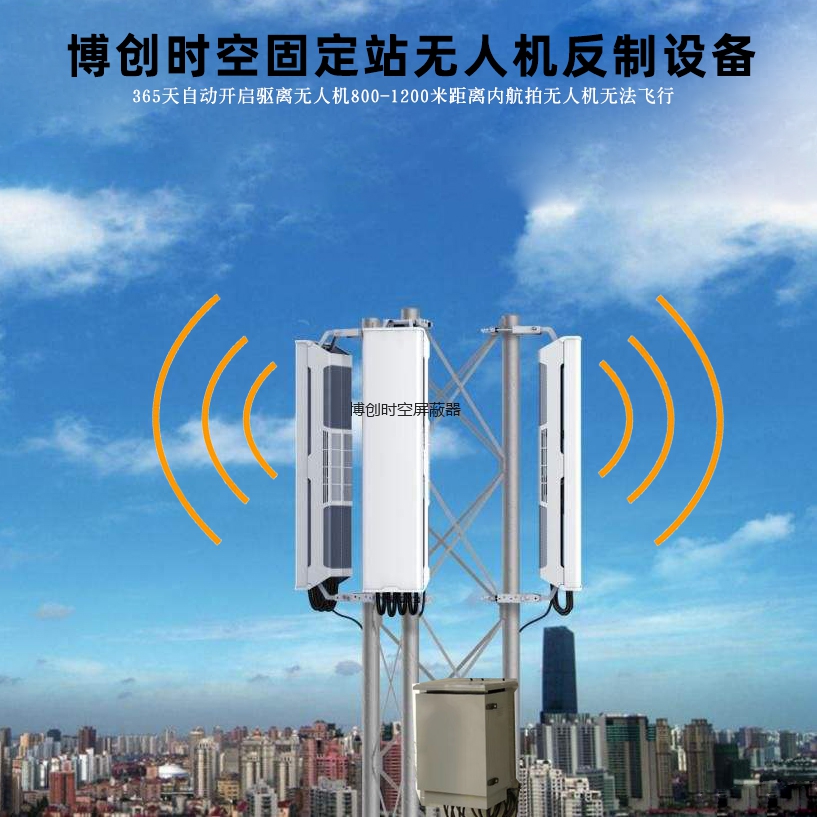

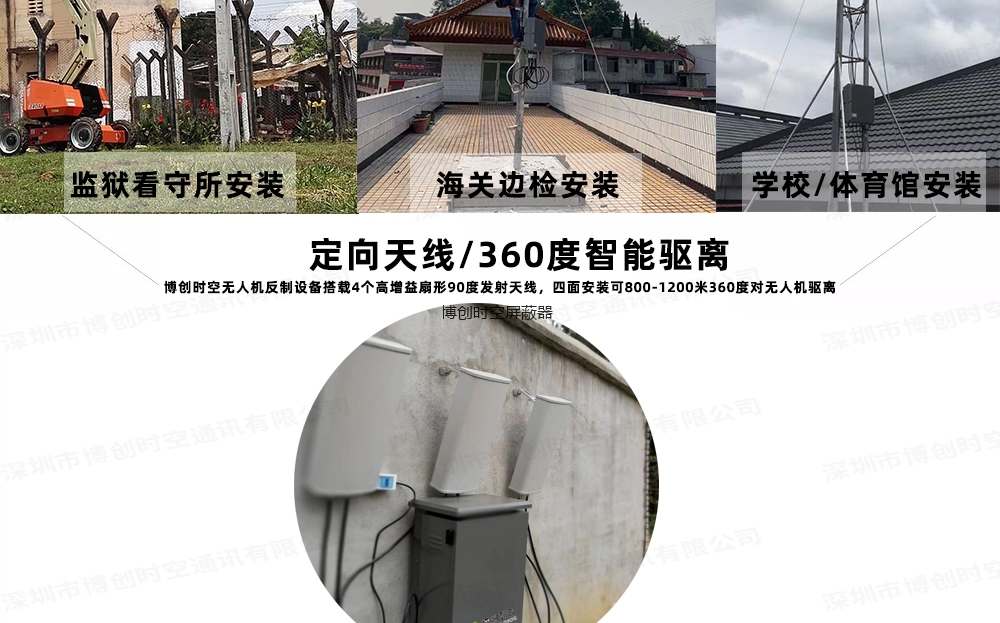

1 散热风扇 2墙壁或杆式安装支架
设备使用连续24H不断电工作
|
输出端
|
工作频率
|
平均输出功率
|
信道输出功率
|
|
1.5G
|
1550-1610MHz
|
47 dBm±1
|
20dBm/30KHz(min)
|
|
2.4G
|
2400-2485MHz
|
50 dBm±1
|
30dBm/30KHz(min)
|
|
5.8G
|
5720-5850MHz
|
43 dBm±1
|
25dBm/30KHz(min)
|
|
品牌：博创时空 电源:AC220V-DC24V 干扰半径:1500m@可视网络信号状况
|
|
电能消耗:157W 重量: 15Kg 尺寸（宽×高×深）:1100×280×100毫米
|
◎ 采用超高频宽带无缝干扰技术
◎ 单路开关技术控制输出。
◎ 有效功率（信道功率）高，干扰距离大。
◎ 有效分段，只干扰无人机控制和视频传输频率，不会对其他的频率造成干扰。
◎ 进口器件缓启动电路设计可避免机械开关产生的打火现象，集成度高工作稳定。
◎ 用于连接定向板状天线的连接N型接口(2.4G/1.5G/5.8G)对应设备低部的N型使用50-7专用馈线连接，接头拧紧用，防水胶布缠好。
◎ 一个电源市电航空接口 (AC220 IN)
◎ 风扇散热连接，对准缺口接入接头拧紧。
您所购买的博创时空无人机驱离器系统是由配件所组成。这些配件包括主机、定向板状天线、外箱、交流电源线、50-7专用馈线等本节将简短地说明主要配件功能。
◎ 设备通电后，用十字螺丝刀打开机箱面部的小防水盖板
◎ 手动开启小开关，拨到1为开启设备，散热风扇开启工作。
◎ 2.4G/1.5G/5.1G/5.8G
◎ 小心地把包装箱打开。将所拆开的包装箱保留好，以备将来搬动或载运之用。
检查所打开的项目是否完好。如果发现现有任何缺件或损坏，请速与您的经销商联系。
◎设备使用前安装操作软件，打开电脑图片 查IP地址。
◎ 点击操作软件
◎IP配对设置，如图
点击搜索设备按钮， 在显示框内点击设备，设置设备的IP网址：192.168.X.X ，设备ID:1 模块工作方式：UDP Server 串口波特率：9600 本地端口：1103 远程端口：1102 设置完毕点保存
◎打开智能联网操作软件 根据电脑存放位置打开文件夹，找到软件内子文件。
◎ 登陆界面
登陆用户初始编号：admin
初始密码：qpz@123
◎ 进入软件操作界面：
◎ 先添加设备安装位置和网络定义
◎ 网络定义配置
点击软件图标下拉菜单中有：设备管理、工作状态、用户管理、登陆、设置、修改密码。
◎ 用户管理添加
◎ 工作状态
工作状态栏内显示所有安装设备区域名称运行情况，可以一键前部或单区域设备开关闭电源。
◎ 区域设备
1.设备模块窗口，上方窗口显示工作频率，不可修改。
2.频率下方显示功率等级1-4个等级，1为**功率、4为**功率。
3.温度显示是设备内某个模块运行温度。
4.功率设置：1-4等级，设置成功后上方显示当前设置等级。
功放过温门限：设置温度过高关机0-100°，告警设置：表示温度到达设定值发生告警0-100°，告警恢复：表示温度降到设定值，模块开启工作。
5.根据设定值后点击保存，可以查询点击读取。
