产品简介

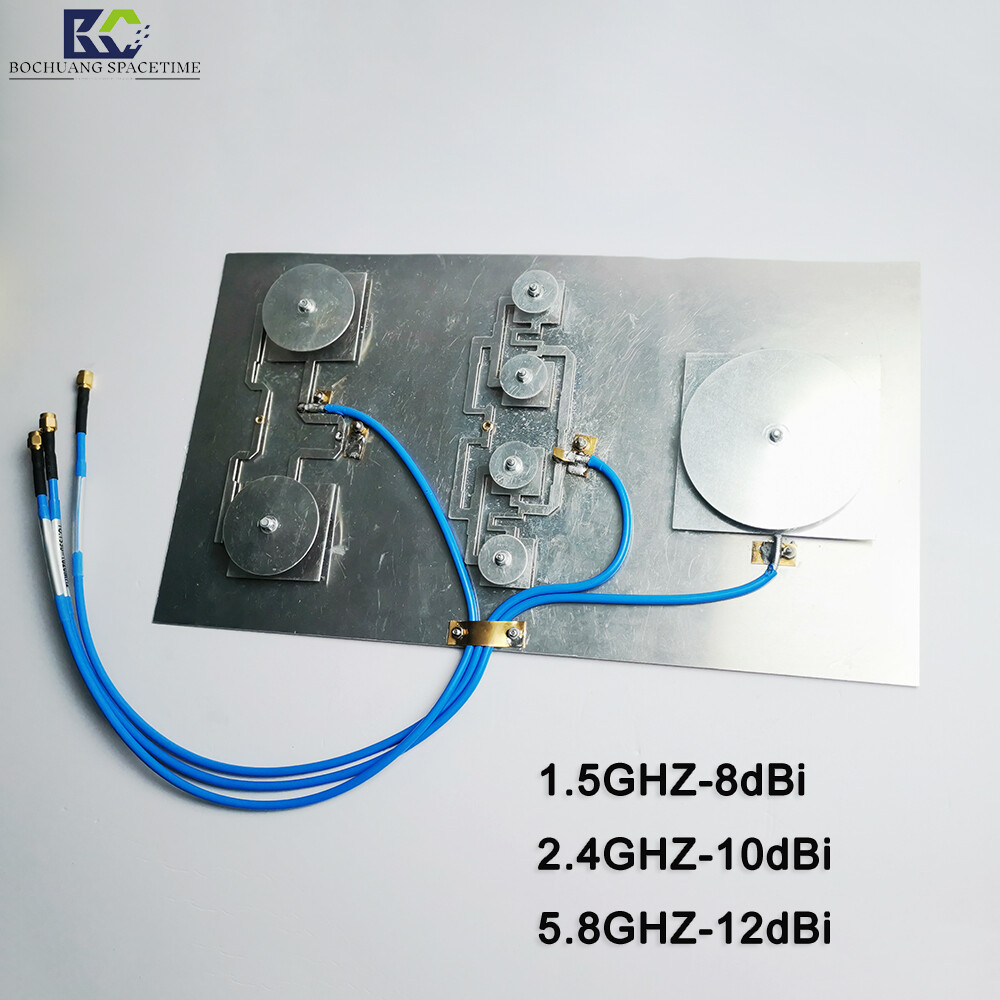

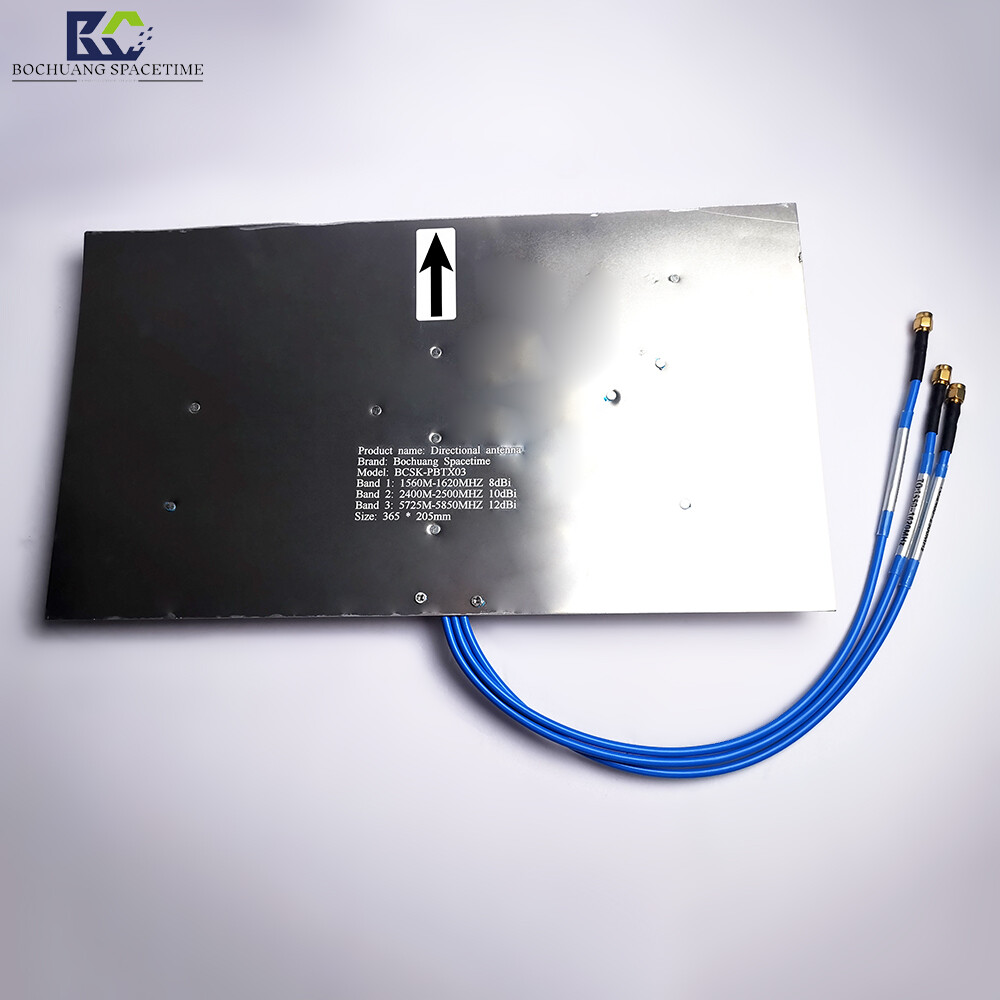

本款3频段平板定向组合天线（型号BCSK-PBTX03）专为多频段射频系统集成设计，覆盖1.5GHz、2.4GHz、5.8GHz三大主

流频段，增益分别达8dBi、10dBi、12dBi，适用于无人机反制系统、工业物联网通信、无线监控回传及频谱监测等场景。

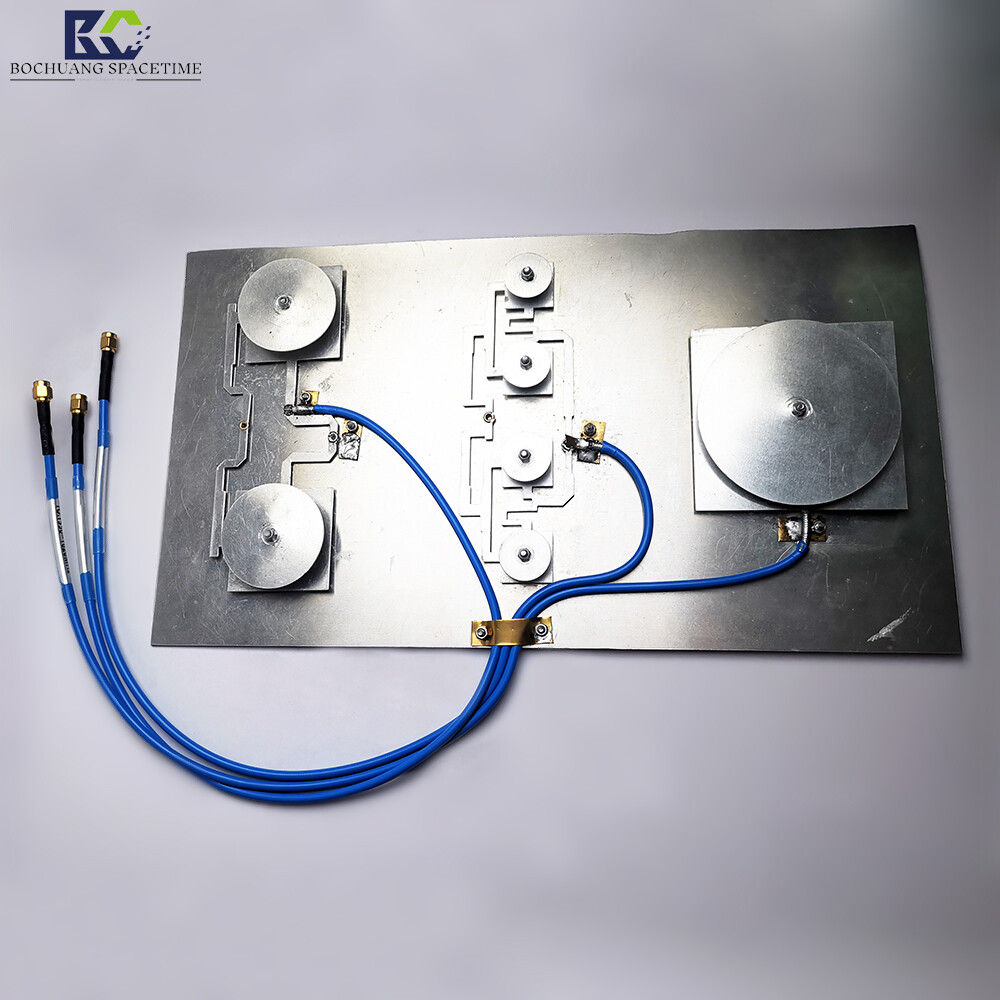

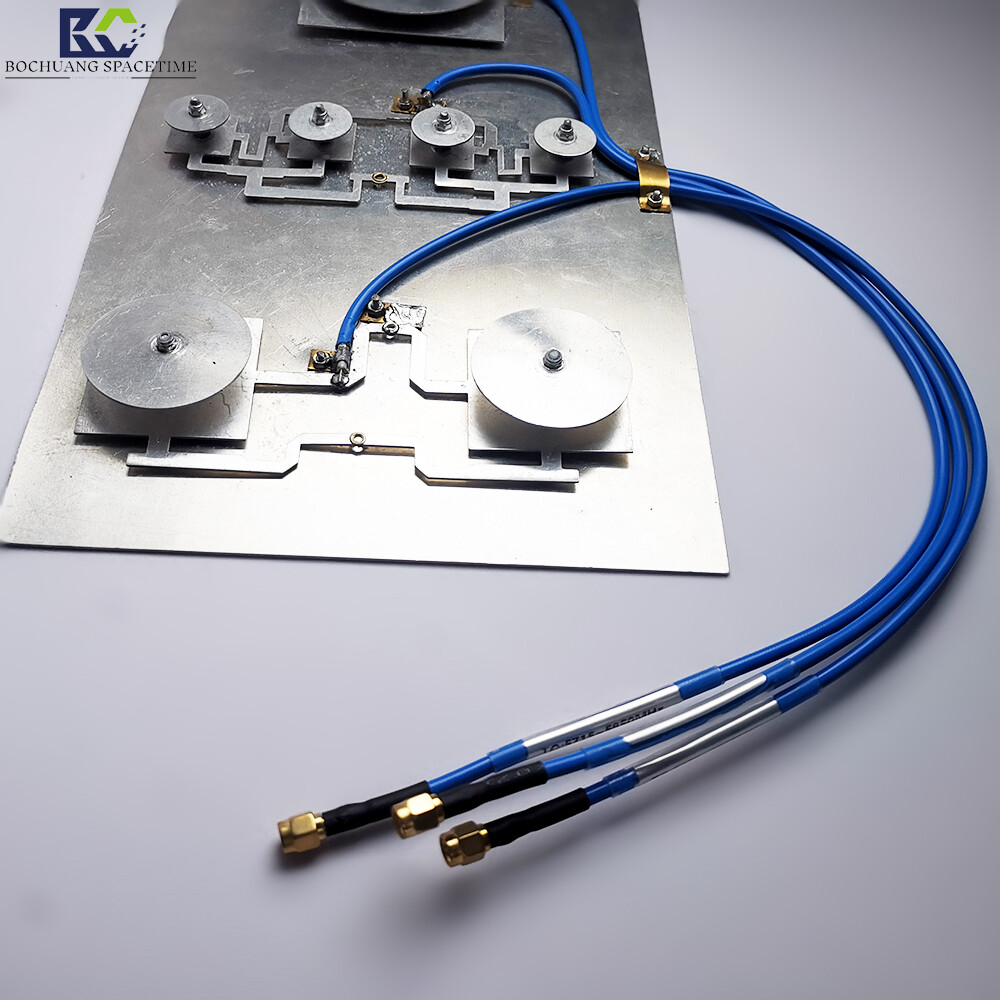

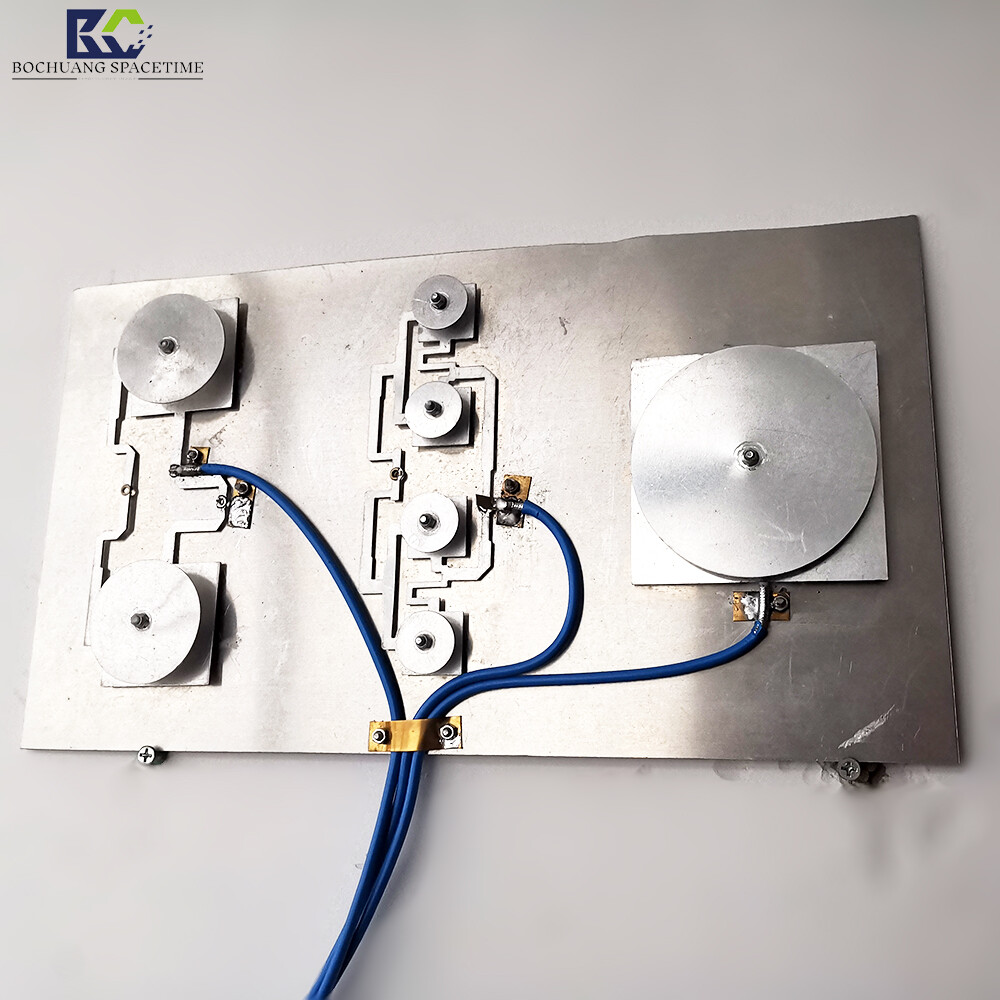

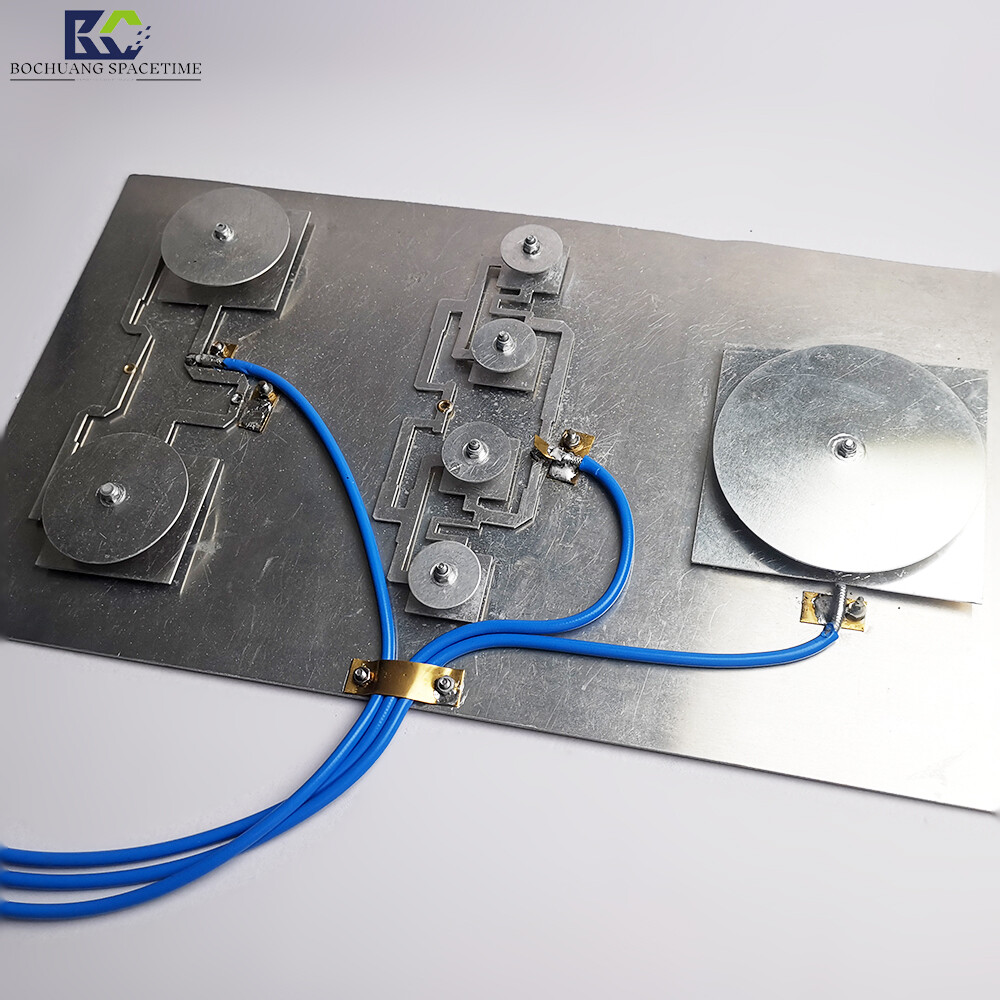

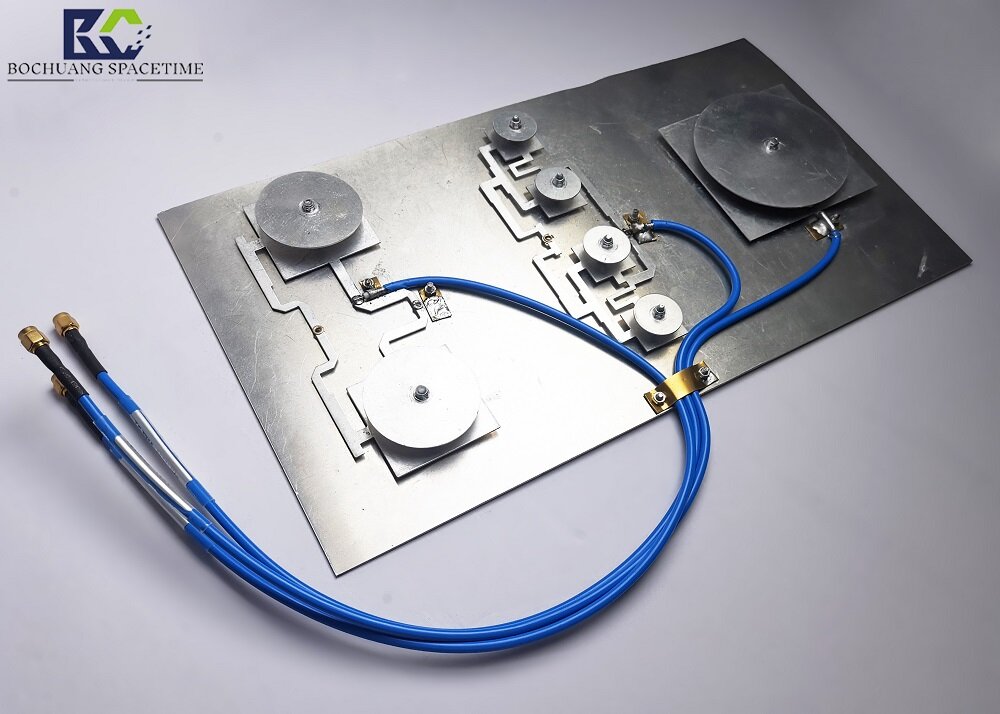

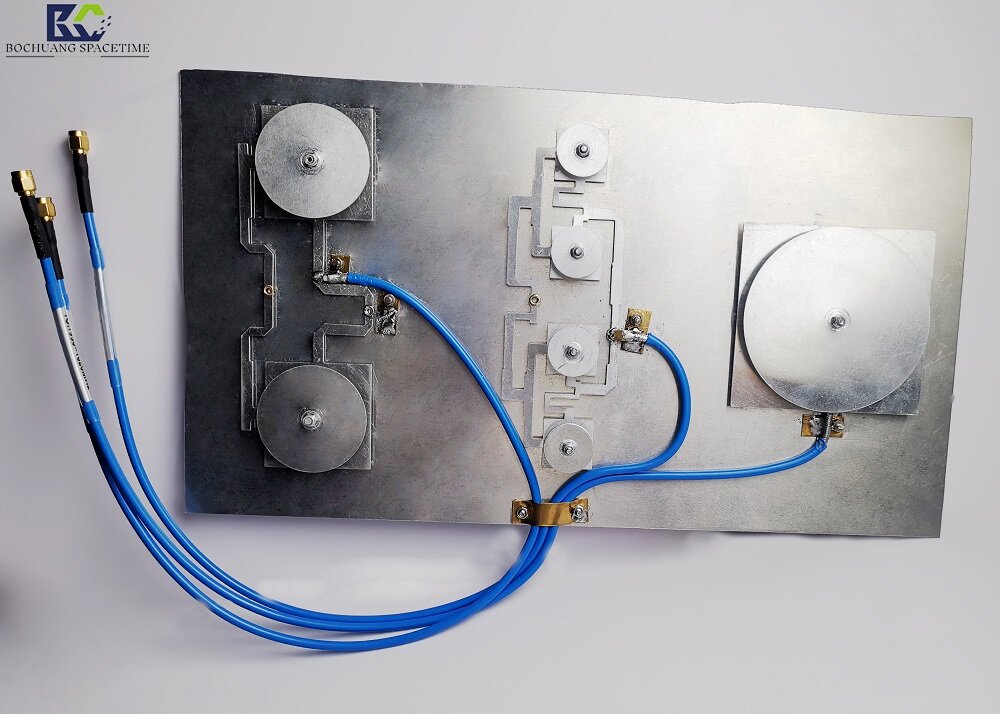

其采用一体化金属基板结构，内置三组独立辐射单元，通过精密馈电网络实现频段隔离与方向性优化，有效降低互调干

扰。尺寸390×390mm，支持壁挂或支架固定，接口为标准SMA母头连接器，兼容主流射频设备，是系统集成商提升多频段

信号覆盖效率的理想选择。

性能特点

• 三频独立辐射单元：1.5GHz/2.4GHz/5.8GHz三组天线振子物理隔离，避免频段间串扰，确保各频段信号纯净度与传输稳

  定性。

• 高增益定向聚焦：5.8GHz频段增益达12dBi，配合定向波束设计，可实现远距离精准信号覆盖，适用于需要强指向性的

  工业部署场景。

• 紧凑金属基板结构：390×390mm尺寸便于安装于狭小空间，铝合金基板具备良好散热与抗电磁干扰能力，适应户外或

  高负荷运行环境。

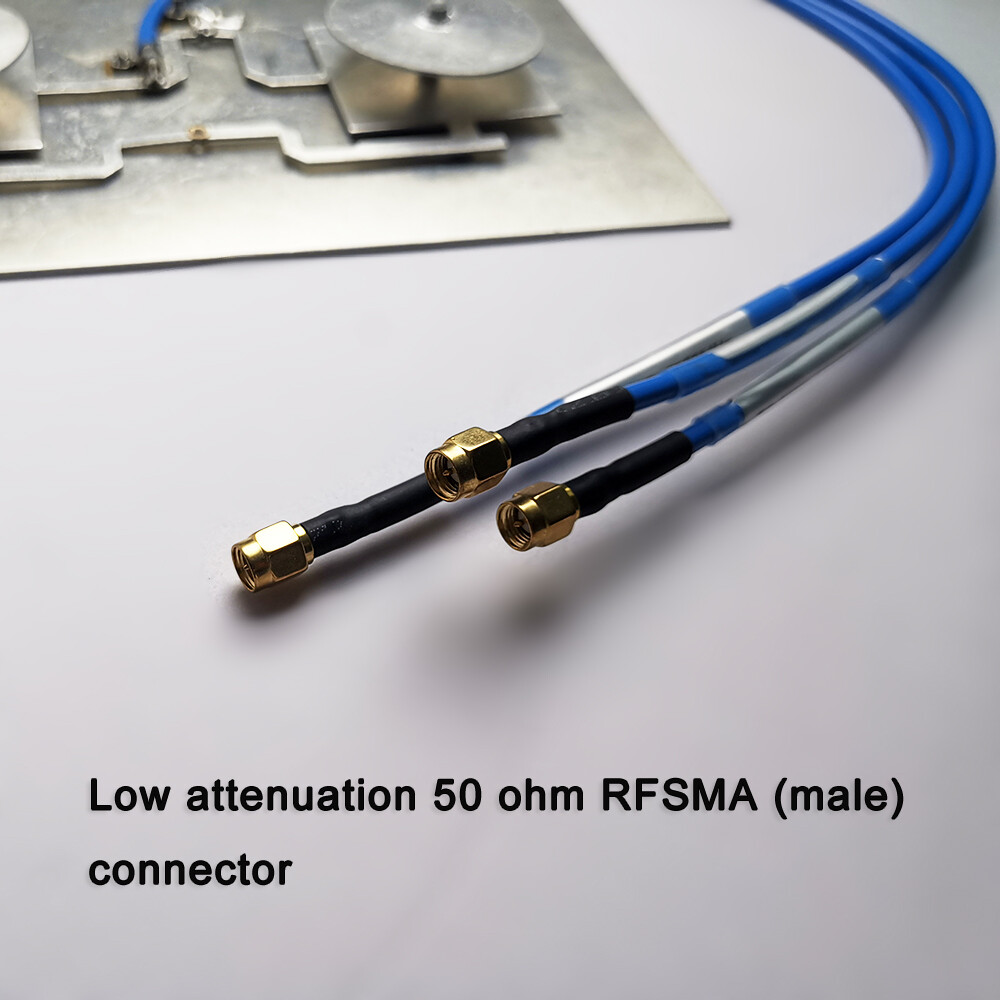

• 标准化SMA接口：配备三组SMA母头输出端口，可直接对接主流射频模块、功放或接收设备，无需转接，简化系统集成

  流程。

• 宽频段兼容性强：覆盖从1.5GHz到5.8GHz的常用工业与通信频段，支持多种协议设备接入，提升系统扩展性与未来兼容

  性。

参数表格

常见问题解答（FAQ）

Q1：这款天线是否支持同时发射三个频段信号？

A：支持。该天线为组合式设计，三组辐射单元独立工作，可同时接入三个频段的射频源，实现多频段同步发射或接收，适

用于多通道系统集成。

Q2：SMA接口是否支持大功率输入？

A：标准SMA接口建议单端口输入功率不超过50W。如需更高功率，建议搭配外部功率分配器或使用N型接口版本，以避免

接口过热或损坏。

Q3：天线是否需要接地或屏蔽处理？

A：金属基板本身具备良好屏蔽性能，安装时建议将基板通过支架接地，可进一步降低外部电磁干扰，提升系统信噪比。

Q4：是否可用于室内环境？

A：可以。虽然设计偏向工业户外应用，但其紧凑结构与低风阻特性同样适合室内机房、实验室或展厅等环境使用，无特殊

限制。

Q5：增益差异是否影响实际部署距离？

A：是的。5.8GHz频段12dBi增益在视距条件下可实现更远传输距离，而1.5GHz频段8dBi增益更适合穿透性需求。建议根据

目标频段与部署环境选择主用频段或搭配放大器使用。
