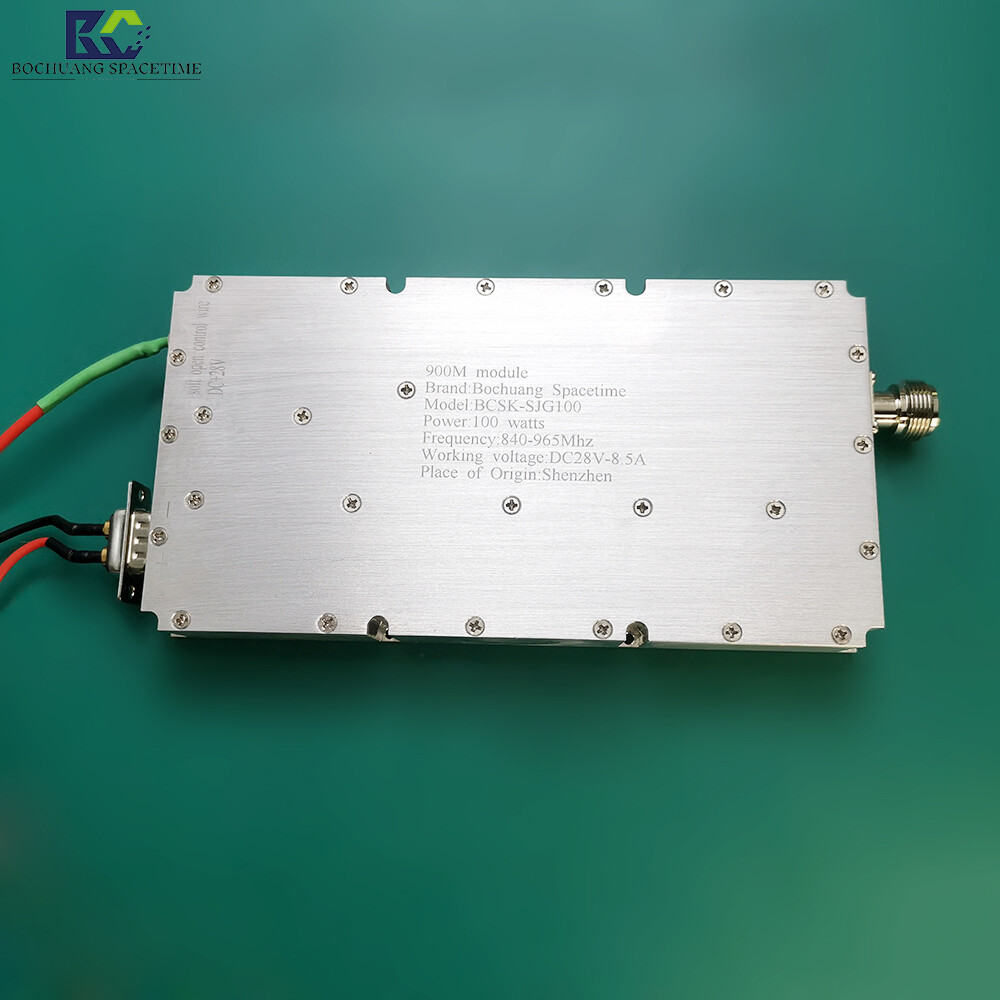

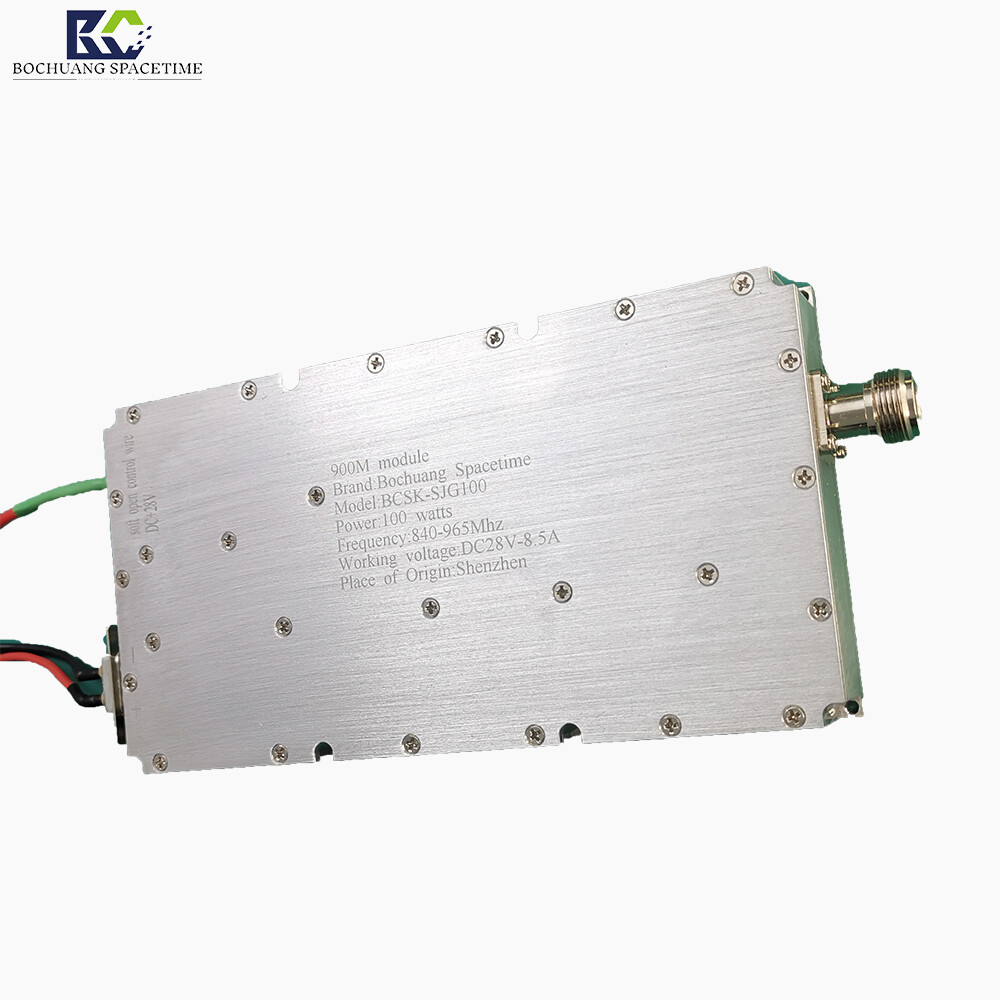

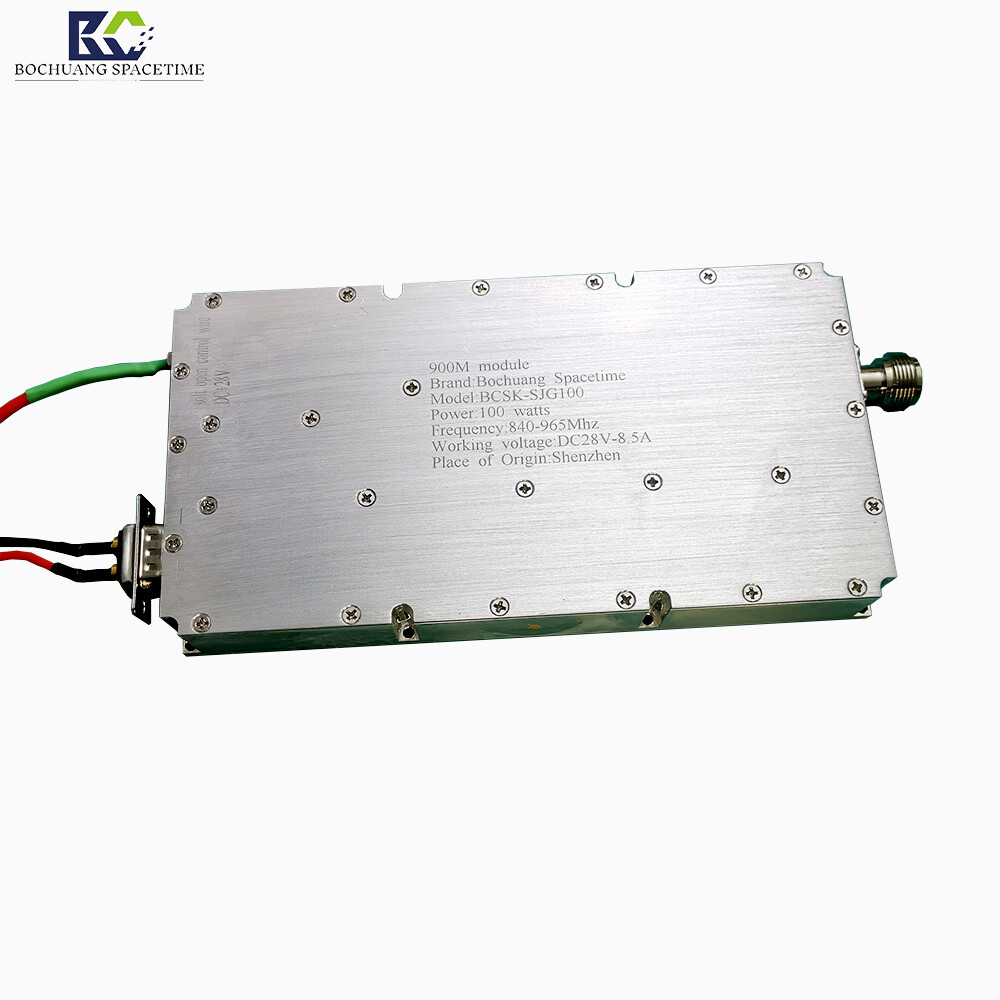

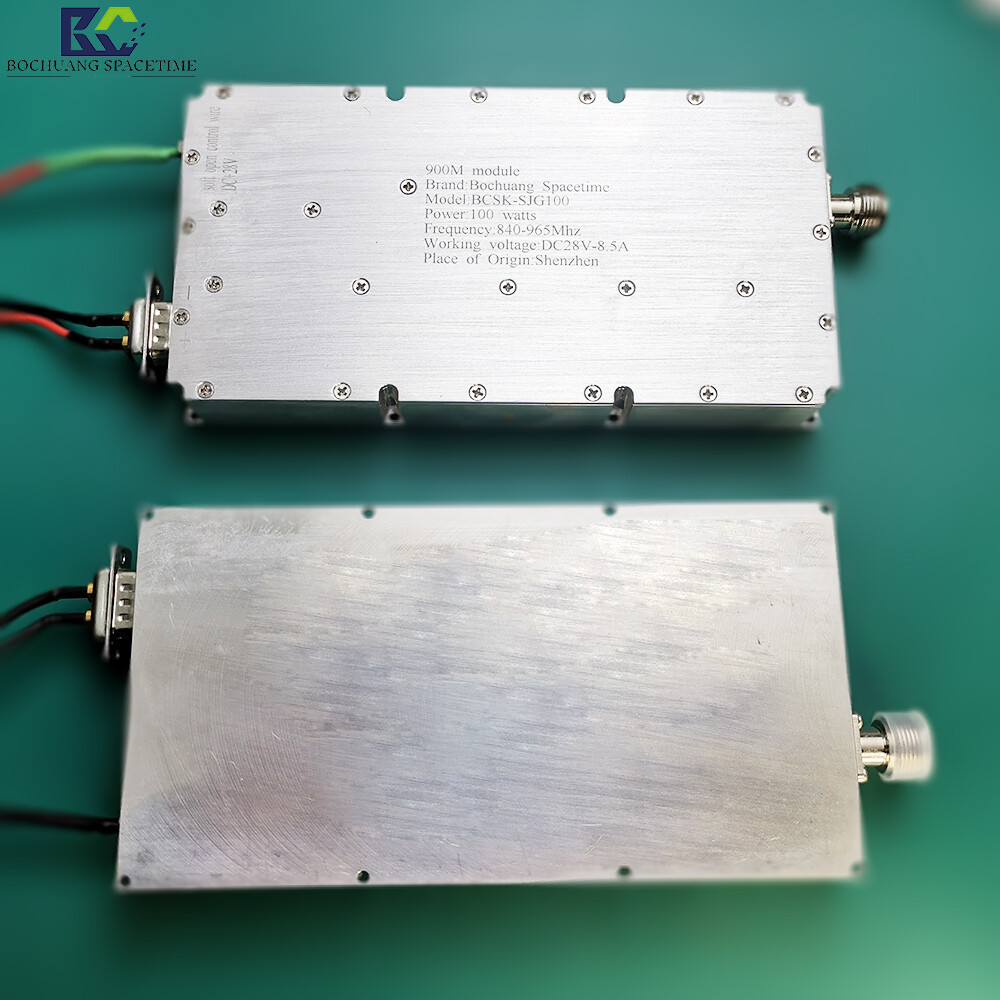

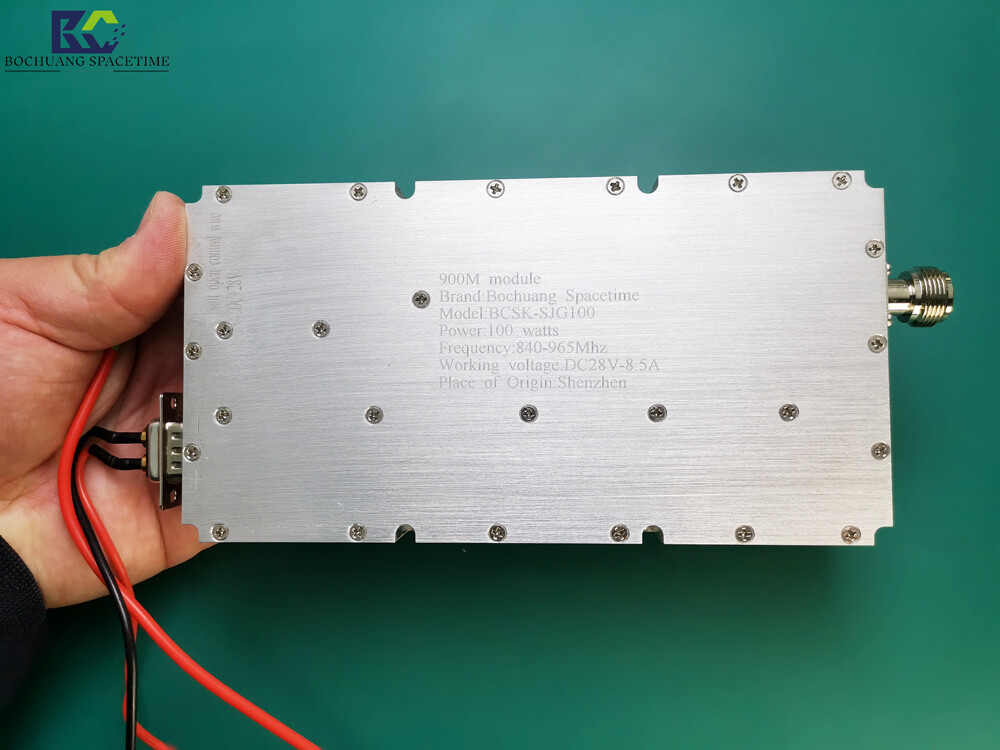

BCSK-SJG100型 100瓦射频功率放大模块 840-965MHz频段 CDMA/GSM工业级射频前端压制
该模块采用工业级场效应管工艺，精准覆盖840-965MHz主流通信频段，输出功率高达100W，支持DC28V-8.5A宽电压输入，适配车载、舰载及固定式部署场景。模块内置多重安全保护电路，配合散热片或风扇使用可确保持续高效工作，广泛应用于通信基站信号增强、频谱监测设备及工业射频测试场景，是提升手机干扰系统作用距离与信号强度的关键部件。
In Stock (50units
Product Overview
BCSK-SJG100 是一款专为840–965MHz频段设计的工业级100瓦射频功率放大模块，采用高可靠性场效应管架构，支持
DC28V-8.5A宽电压输入，适用于通信基站增强、频谱监测、工业射频测试及嵌入式系统集成等场景。模块外壳采用全金属
屏蔽结构，有效抑制电磁干扰，配合镀金SMA母头接口，确保高频信号传输低损耗、高保真，是构建稳定射频前端的核心
功率单元。
性能特点
Precise Frequency Coverage：深度优化840–965MHz主流通信频段，兼容LTE/5G Sub-6GHz及公共安全通信系统，满足多场景部署需
Request.
高功率输出效率：在标称负载下可持续输出100W，功率附加效率（PAE）超60%，显著降低系统能耗与热管理压力。

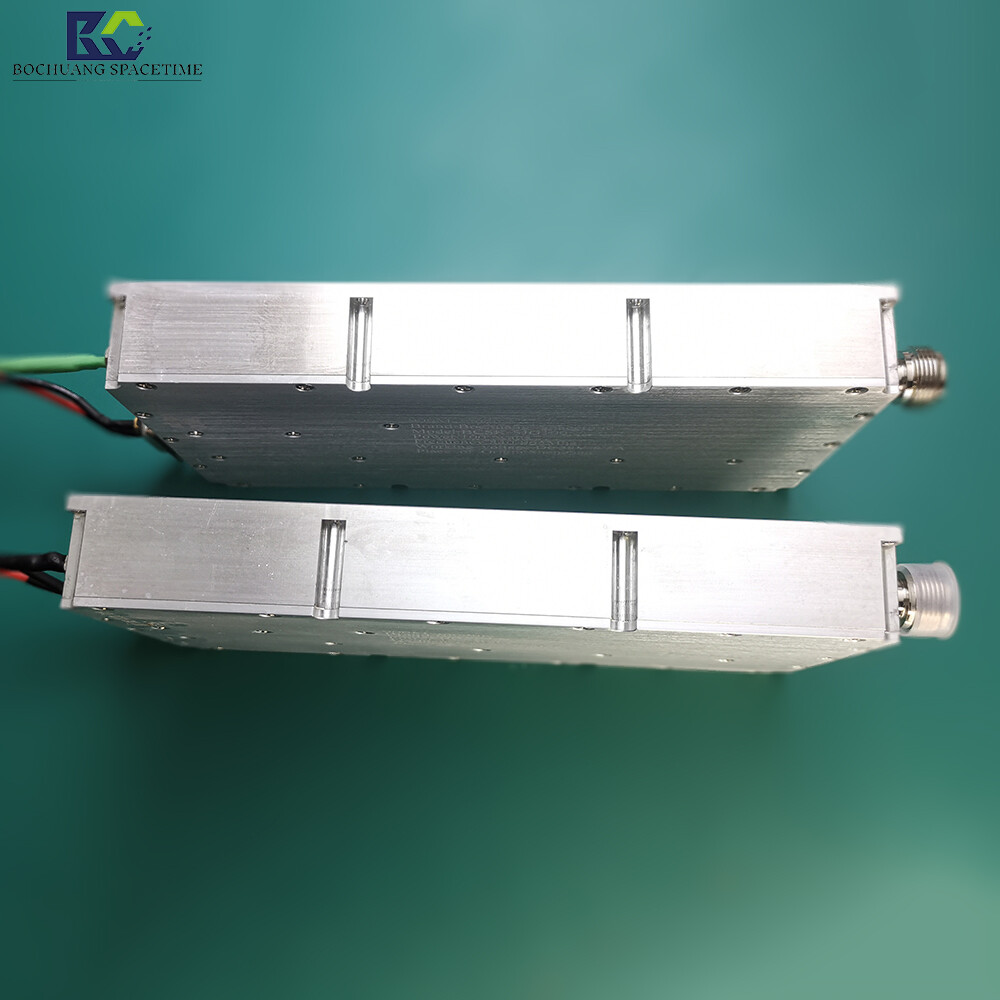

工业级热管理设计：铝合金外壳集成散热鳍片，支持长时间连续工作，适应-20°C至+60°C严苛工作环境。
智能安全保护机制：内置过流、过温、驻波比（VSWR）自动折返保护，防止负载失配或瞬态故障导致器件损坏。
低损耗射频接口：镀金N母头连接器，最大限度减少UHF频段信号反射与插入损耗，保障传输质量。
技术参数
Parameter Item | Specifications |
|---|---|
Product Model | BCSK-SJG100 |
Operating Frequency Band | 840–965 MHz |
Output Power | 100W (连续波 CW) |
Supply Voltage | DC 28V |
Operating Current | 8.5A (典型值) |
RF interface | N 母头Connector (Female) |
保护机制 | 过流、过温、VSWR保护 |
Casing Material | Aluminum Alloy |
Operating Temperature Range | -20°C to +60°C |
Dimensions | 175mm × 91mm × 25mm |
客户常见问题 (FAQ)
问：该模块能否在满负荷100W下持续运行？
答：可以。模块设计支持连续波（CW）100W输出，但需确保良好散热条件，建议搭配博创时空Serrated Heat Sink或强制风冷使
用，以维持长期稳定运行。
问：是否支持多模块并联扩容？
答：不支持直接并联。每个Module为独立功率单元，如需更高功率，建议采用外部功率合成器或选择多个高功率型号。
问：输入电压波动是否影响输出稳定性？
答：模块内置稳压电路，DC28V±2V范围内可保持输出功率稳定，超出范围将触发过压/欠压保护。
问：SMA接口是否支持N型转接？
答：可通过标准SMA-NAdapter实现，但需注意转接头插入损耗及阻抗匹配，避免影响高频性能。
问：是否提供定制化频段或功率版本？
答：支持根据客户需求定制频段范围或输出功率，最小起订量及交期请联系销售团队确认。
BCSK-SJG100 high power RF amp for communication enhancement
100 watt RF amplifier module with SMA connector and overheat protection
Industrial RF frontend module 840-965MHz 100W continuous wave
High efficiency 100W RF power amplifier for spectrum monitoring systems
