BCSK-SJG50型 无线功率放大模块 50W足功率GAN功放 700-850MHz频段 带隔离器工业级射频前端
该模块采用工业级场效应管工艺，精准覆盖700-850MHz主流通信频段，输出功率高达50瓦，支持DC24V-28V宽电压输入，适配车载、舰载及固定式部署场景。模块内置多重安全保护电路，配合散热片或风扇使用可确保持续高效工作，广泛应用于通信基站信号增强、频谱监测设备及工业射频测试场景，是提升系统作用距离与信号强度的关键部件。
In Stock (500units
Product Overview
BCSK-SJG50 是一款专为 700–850MHz 频段设计的工业级无线功率放大模块，额定输出功率稳定达 50W，支持 DC24V–
28V 宽电压输入。该模块采用全金属屏蔽结构与低损耗 SMA 接口，有效抑制电磁干扰并保障高频信号完整性，适用于通信
压制、频谱监测、工业射频测试及嵌入式系统集成等场景。其紧凑外形与内置多重保护机制，确保在复杂电磁环境下持续
稳定运行，是构建高可靠性射频前端的核心组件。
性能特点
Precise Frequency Coverage：深度优化 700–850MHz 频段，适配主流 LTE/5G Sub-6GHz 及公共安全通信系统。
高功率输出效率：在标称负载下可持续输出 50W，功率附加效率（PAE）超 60%，显著降低系统能耗。
工业级热管理设计：铝合金外壳集成散热鳍片，支持长时间连续工作，适应 -20°C 至 +60°C 工作环境。
智能安全保护机制：内置过流、过温、驻波比（VSWR）自动折返保护，防止负载失配或瞬态故障导致器件损坏。

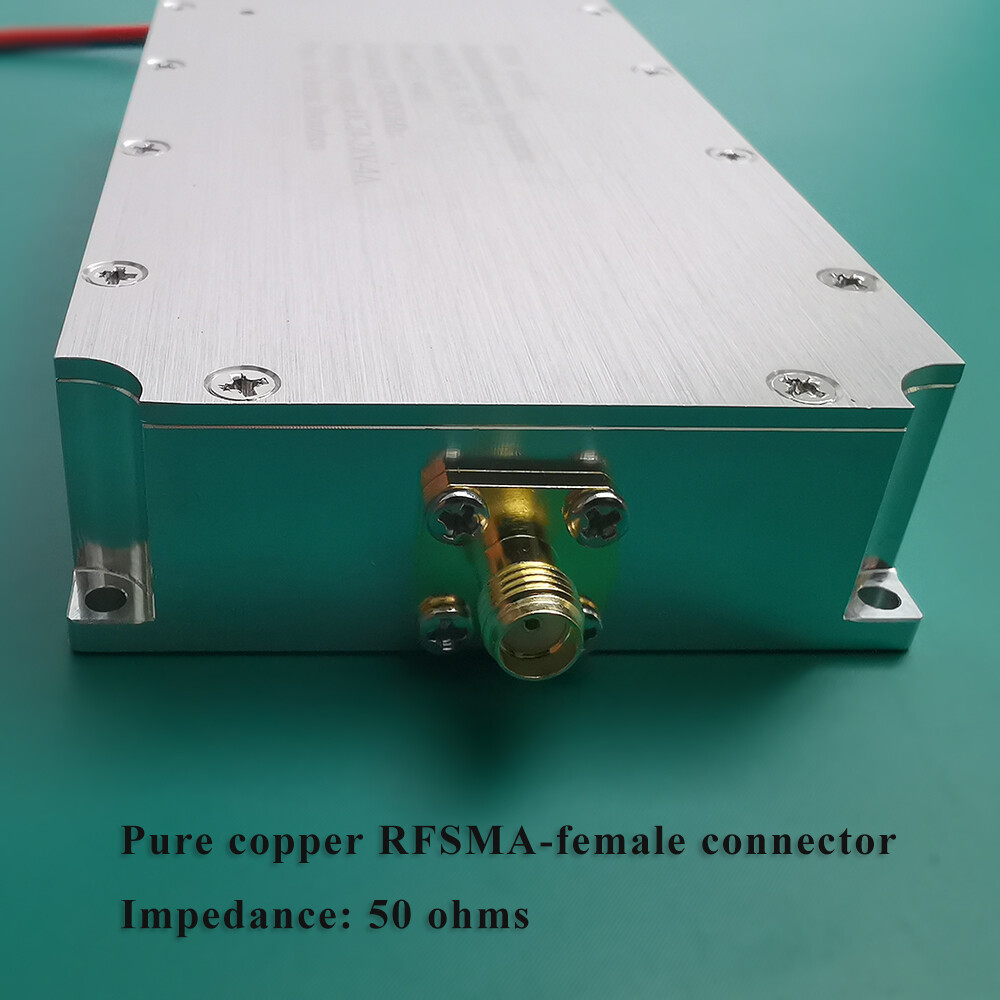

低损耗射频接口：镀金 SMA 母头Connector，最大限度减少 UHF 频段信号反射与插入损耗，保障传输质量。
技术参数
Parameter Item | Specifications |
|---|---|

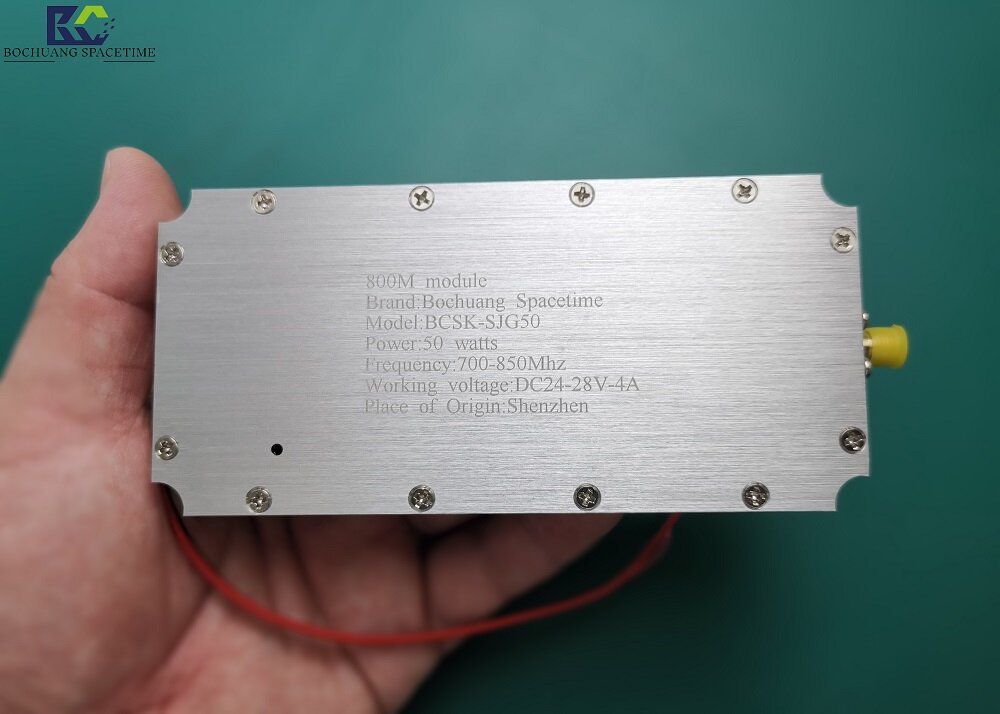

Product Model | BCSK-SJG50 |
Operating Frequency Band | 700–850 MHz |
Output Power | 50W (连续波 CW) |
Supply Voltage | DC 24V–28V |
Operating Current | 4A (典型值) |
RF interface | SMA 母头 (Female) |
保护机制 | 过流、过温、VSWR保护 |
Casing Material | Aluminum Alloy |
Operating Temperature Range | -20°C to +60°C |

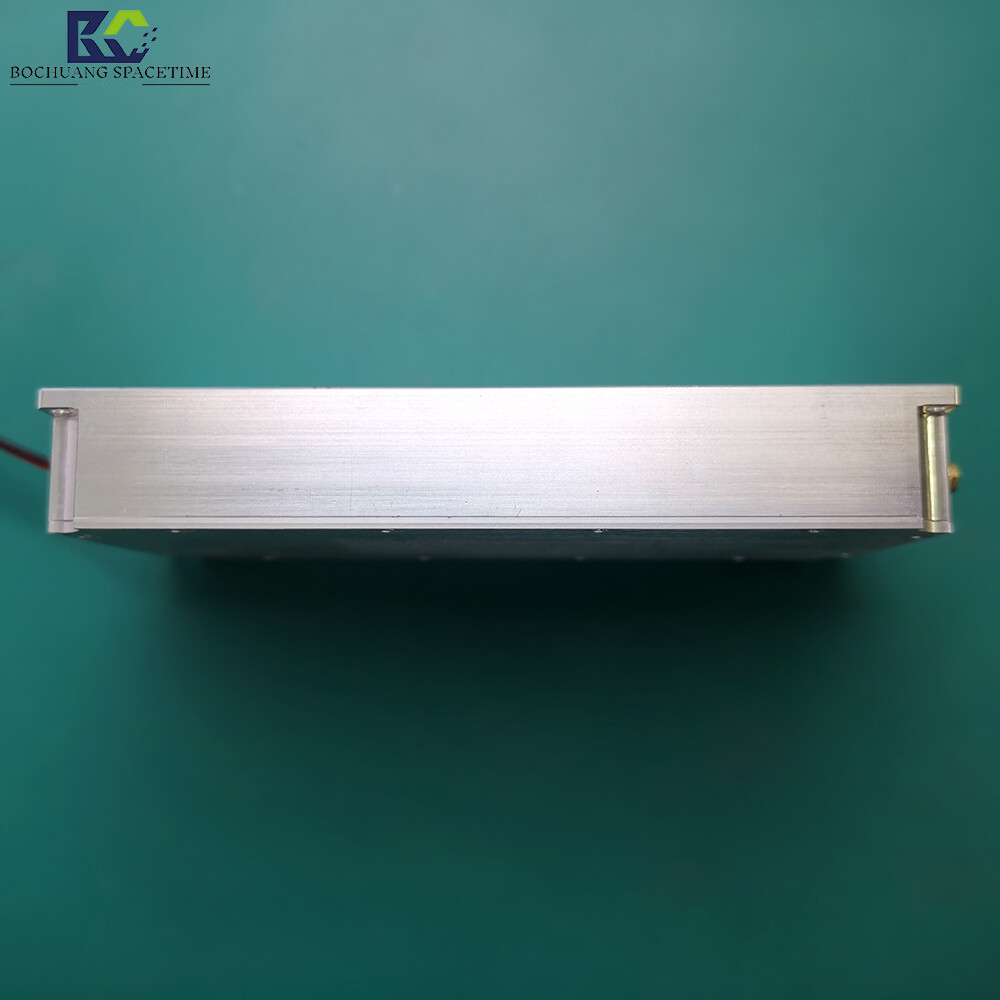

Dimensions | 125mm × 59mm ×20mm |
客户常见问题 (FAQ)
问：该模块能否在满负荷 50W 功率下连续工作？
答：可以。在确保良好气流或加装Serrated Heat Sink的情况下，模块支持在其规定温度范围内进行 50W 连续波（CW）不间断运行。
问：是否支持宽电压输入？电压波动会影响输出稳定性吗？
答：支持 DC24V–28V 宽电压输入，内置稳压与反馈电路，可在电压波动 ±10% 范围内保持输出功率稳定。
问：模块是否内置滤波器或隔离器？
答：本型号为Active Power Amplifier Module，已内置滤波器或隔离器，可抑制带外杂散或提升系统隔离度。
问：SMA 接口是否支持高频信号传输？最大频率上限是多少？
答：SMA 接口支持最高 18GHz 信号传输，本模块工作频段 700–850MHz 完全在其安全传输范围内，无信号衰减风险。
问：是否提供定制化服务？如调整频段、功率或接口类型？
答：支持 OEM/ODM 定制服务，可根据客户需求调整工作频段、输出功率、接口类型或增加保护功能，最小起订量请咨询
销售团队。
BCSK-SJG50 wireless amplifier for LTE spectrum monitoring
SMA connector RF power amplifier for embedded systems
High efficiency 50W RF frontend module for communication enhancement
