Product Overview

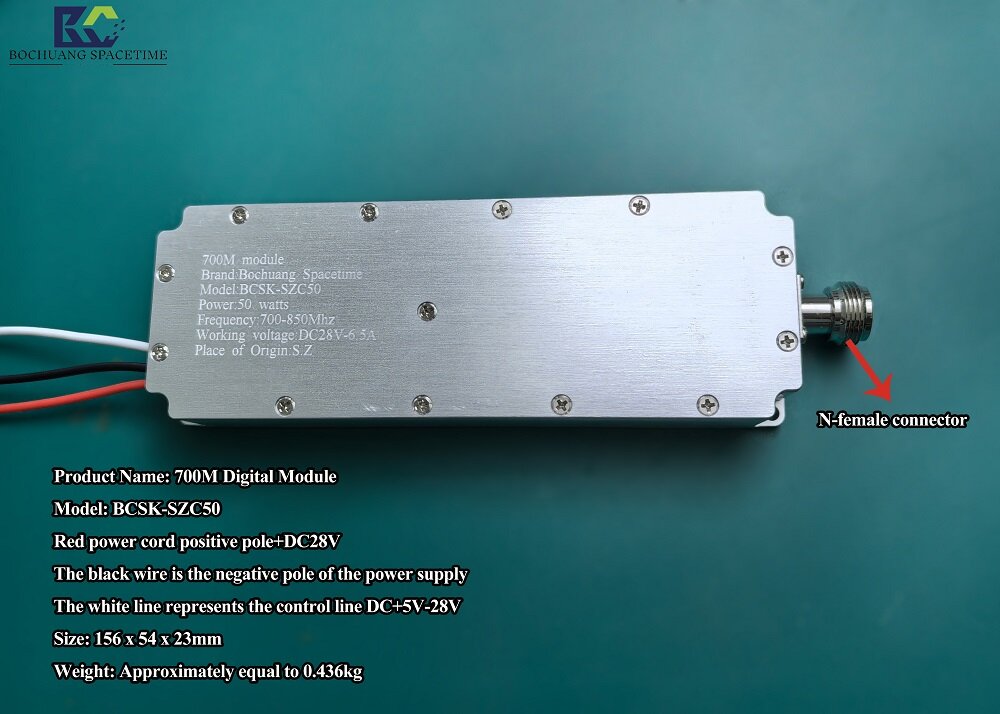

BCSK-SZC50is a solution designed specifically for700-850MHz band 设计的工业级 抗负载冲击数字射频放大模块，由博创时空（Bochuang

Spacetime）研发制造。该模块采用高可靠性LDMOS半导体工艺，在 DC 28V 供电 下可稳定输出 50W 连续波功率，典型工

作电流为6.5A，适用于反UAV/FPV，频谱监测、无线通信中继、工业测试测量及低空安全系统等场景。其紧凑的铝合金屏蔽

外壳设计有效抑制电磁干扰，同时具备优异的散热性能，确保长时间高负荷运行下的稳定性。模块接口标准化，易于集成

到各类嵌入式射频系统中，是构建高效能信号发射链路的核心功率单元。

性能特点

• 高线性度低失真：采用优化偏置电路与匹配网络，三阶交调点（IP3）优于+35dBm，满足高动态范围通信系统需求。

• Precise Frequency Coverage：深度优化700-850MHz主流通信频段，兼容DCS/PHS/GPRS系统，适配多制式部署场景。

• Low power, high efficiency：在50W输出下电流仅6.5A，功率附加效率（PAE）超55%，显著降低系统热管理负担。

• 智能安全保护：内置过流、过温、驻波比（VSWR）自动折返保护机制，防止负载失配或瞬态故障导致器件损坏。

• 工业级环境适应性：Aluminum alloy housing集成散热鳍片，支持-20°C至+60°C宽温工作，适应严苛工业现场环境。

技术参数

客户FAQ

Q：该模块是否支持外接散热风扇？

A：支持。模块底部预留标准安装孔位，可搭配Cooling Fan或增加Serrated Heat Sink，进一步提升持续输出功率稳定性。

Q：N母连接器是否支持防水防尘？

A：标准配置为IP65级密封结构，可自行选配IP67级防水接头，适用于户外或高湿环境部署。

Q：模块是否提供驱动电路或控制信号接口？

A：提供独立控制线（白线），支持DC+5V至28V电平触发，便于与主控板联动实现远程启停与状态监控。

Q：是否支持OEM定制频段或功率？

A：支持。可根据客户需求调整中心频率、带宽或输出功率，最小起订量请咨询销售团队。
