近几年，无人机市场增长迅猛，随着大疆、极飞、零度智控等厂家的大规模研发和生产，使得商用无人机极具性价比，普及程度越来越高。然而，国内对无人机，尤其是“黑飞”无人机的监管还处于空白状态。空中飞行的微型无人机黑飞比例约为90%，这给空中监管、空中安全造成极大的隐患。
“黑飞”无人机伤人损物事件时有发生，仅2016年下半年就发生了几百起的事故，如逼停航班、大型活动坠落伤人等。近期有加拿大航班事故、宁波黑飞高速伤人，可见黑飞无人机隐藏大量安全隐患。面对黑飞无人机监管的空白，唯有采取强有力的反制措施，以保障空中的安全。
深圳市博创时空通讯技术有限公司作为卓越的安防设备供应商，自主研发无人机干扰器，，该设备可以针对所有的GNSS卫星定位信号进行干扰屏蔽，包括：GPS/北斗/格洛纳斯/伽利略；同时可对无人机常用的ISM 2.4G及ISM 5.8G频段进行干扰屏蔽，迫使无人机遥控、图传定位、 信号中断，达到迫降/返航/悬停的功效。博创时空通讯公司自主研发无人机干扰器，功能强劲，干扰距离远，可达到1-5公里。

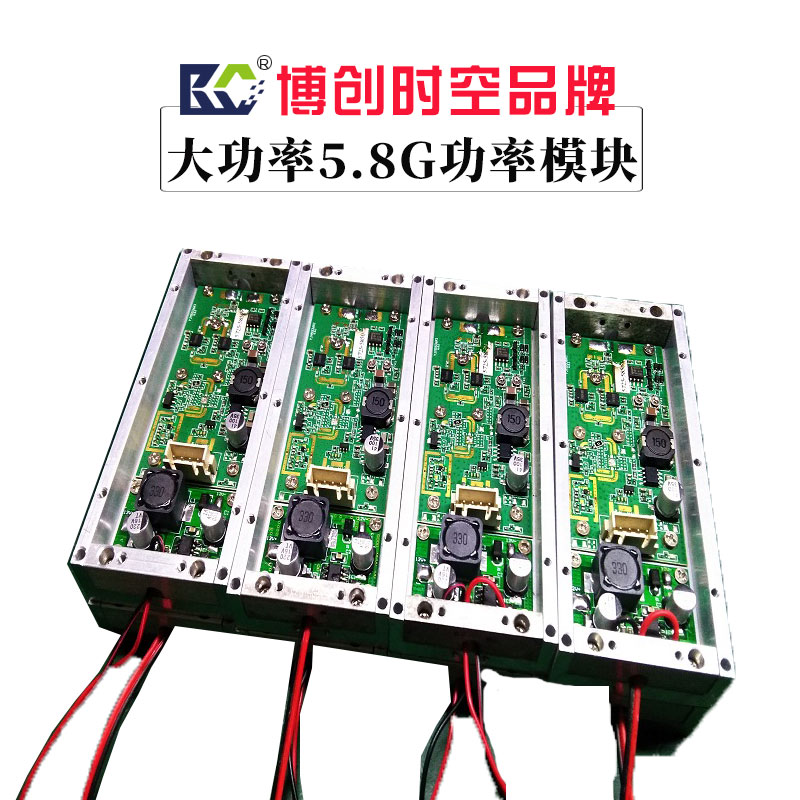

博创时空5G模块5W/10W屏蔽器功放技术规格书
(BCSK-5820型)
一、 射频指标
测试项目
|
指标
|
单位
|
备注
|
|
频率范围
|
5720-5820MHZ
|
MHz
|
70度高温频率温飘小于4MHZ
|
|
工作电压
|
5W模块@24V；10W模块@24V
|
V
|
12-30V
|
|
**输出功率
|
37±0.5/40±0.5
|
dBm
|
5W@3A/10W@4.5A
|
|
输出端口驻波比
|
≤1.30
|
|
不加电，网分测试
|
|
高低温测试
|
工作环境温度（℃）
|
-10～+55
|
℃
|
|
|
功率稳定度
|
±1 @-40℃～+55℃
|
dB
|
|
|
供电要求
|
≥5A@+28Vdc；
|
|
连续波输出10W
|
|
供电接口
|
DB9供电
|
|
DB9
|
|
射频输出接头
|
SMA
|
|
母头
|
|
尺寸
|
60*125*21.5
|
mm
|
不包括SMA头，DB9头
|
二、 产品功能
-
Ø 1：反向驻波保护，不接负载开路持续1min功放不损害；
-
Ø 2：过温保护,功放大约90度会过温屏蔽器功放自动保护，75度功放恢复；
-
Ø 3：自带扫频干扰源，扫频周期110khz，中心频率，和带宽可通相应过电位器来调节。
温馨提示:
1.博创时空屏蔽器公司拥有一批国内专业的技术研发团队,全部产品均为我司自主研发。
2. 采用进口设备和流水线生产,材料配件为原厂新品,杜绝劣质产品、夸大产品性能的行为。
3. 可根据客户需求定制各种频率和功率的无人机屏蔽系统，还可为广大客户做贴牌产品服务。
4. 安装和开关机器前请仔细阅读产品附带的用户说明书，严格按手册的操作步骤使用，
5. 当机器正在工作时，机器的表面温度大约45℃.是正常现象。若高于60℃，则不正常。请立即关闭电源并联系当地经销商或者代理。
6. 机器的覆盖半径由场强决定。不同的场强干扰半径不一样。
7. 为避免影响设备的功能，请尽量避免设备放在金属材料上或金属材料旁边，为了避免对电脑，笔记本电脑，电视，音响设备和收音机等的干扰，请不要将无人机屏蔽系统放物体附近。
8. 开机前务必连接好相对应的天线。
深圳市博创时空通讯技术有限公司对GPS卫星定位信号进行干扰屏蔽, 同时可对无人机常用的2.4G及5.8G频段进行干扰屏蔽，迫使无人机遥控、图传定位、 信号中断达到迫降/返航/悬停无法控制的功效。
一、范围
本标准规定了便携式无人机干扰拦截仪（以下简称拦截仪）的技术要求、试验方法。
本标准适用于便携式无人机干扰拦截仪产品。
二、产品型号
BCSK-ST001(箱式) BCSK-BB001（背负式） BCSK-QS001/QS002型(qiang式）
三、产品说明
本拦截仪采用便携式背负式枪式3款，主要针对飞行状态下的无人机或者飞行航模进行强制管制，远距离切断无人机和遥控者之间的联系，通过该拦截仪可对无人机进行强制着落或者强制返航，保障区域内的低空空域安全。
四、产品功能
1、切断无人机和控制者之间的一切联络：无人机遥控器失灵。
2、无人机地面控制接收不到航拍的图片、视频；
3、无人机无法定位；拦截仪可迫使无人机降落或者返航。
五、主机重量及尺寸
1、主机重量：≤13公斤（含内置电池）；
2、主机尺寸：长37cm，宽30cm，高19cm；
3、主机外观设计背负式
对无人飞行器目标有效管制距离1000-5000米。内置锂电池，持续工作时间120分钟；
主机重量及尺寸测量常规测量。主机外观样式检测拦截仪有效管制距离
六、测试方法可采用如下两种方法进行测试：
1、实际广域外场测试**管制距离（如果具备空间测试条件）
实际测试拦截仪针对目标无人机实际**管制距离；
2、等效测试**管制距离
拦截仪**管制距离的等效计算公式：无人机遥控的理论最远距离*（拦截仪现场实际测试的管制距离/无人机现场实际遥控距离）；
3、无人机遥控失灵、无法定位（GPS/北斗/GLONASS）、图传失灵。
七、无人机驱离器发射频率及功率检验
频段及功率：
|
|
频段
|
|
说明
|
|
|
|
|
|
|
ANT1
|
1560~1620MHz
|
|
导航定位GPS信号较弱，为设备整体重量和功耗考虑，功率可以为10W，该功率干扰源的干扰效果和F1频段遥控干扰效果等同。 10W
|
|
ANT2
|
2400~2486MHz
|
|
遥控信号是点对点通信，把功率集中在一点上，使遥控距离控制更远，所有必须采用大功率模块才能达到有效的干扰距离。20W
|
|
ANT3
|
5720~5850MHz
|
|
无人机图传占用频率较宽、且无人机图传发射设备传输损耗大，为设备整体考量做10W的干扰效果和F1频段遥控干扰效果可实现同等。50W
|
无人机拦截系统(便携式)是深圳市博创时空通讯技术有限公司自主研发的大功率无人机拦截设备，该设备具有针对无人机在用的频段进行干扰，干扰其上下行频段信号传输，使其遥控失灵，拍摄的图像视频无法回传，迫使无人机在空中盘旋并且降落，彻底切断无人机与遥控器或者地面站的联系，特别适合监狱、看守所、戒毒所、保密机构、部队使用。
